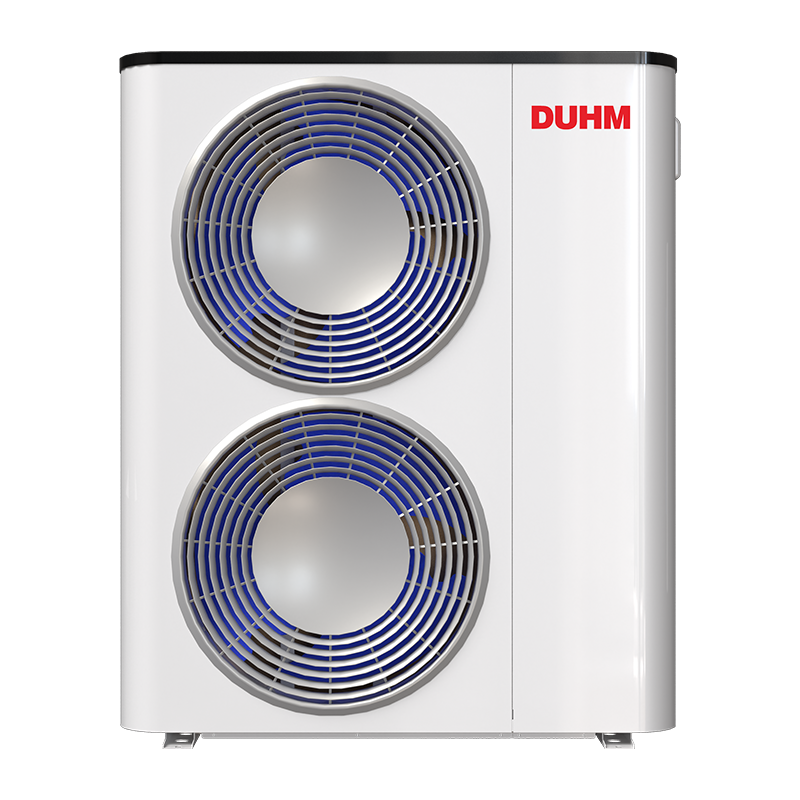

R410A AIR TO WATER HEAT PUMP

Model

DHCM-11.5SIA

DHCM-16SIA

DHCM-16TIA

DHCM-19SIA

DHCM-19TIA

DHCM-22SIA

DHCM-22TIA

DHCM-25SIA

DHCM-25TIA

DHCM-35TIA

Heating Condition-Ambient Temp. (DB/WB): 7/6℃, Water Temp. (In/Out): 30/35℃

Heating Capacity Range (kW) )

10.33(7.97~12.01)

15.74(10.55~18.66)

15.94(10.69~18.91)

18.66(12.51~22.13)

19.07(12.78~22.60)

21.11（14.15~25.04）

21.53（14.43~25.53）

23.38（15.67~27.73）

23.92（16.04~28.37）

33.20（22.56~39.36）

Heating Power Input Range (kW)

2.78

3.91

4.02

4.89

4.73

5.44

5.26

5.64

6.08

7.77

COP (W/W)

3.71(3.00~4.05)

4.03(3.16~4.40)

3.96(3.11~4.37)

3.81(2.99~4.21)

4.03(3.16~4.44)

3.88（3.04~4.26）

4.09（3.20~4.49）

4.14（3.34~4.55）

3.93（3.08~4.32）

4.27（3.35~4.70）

Heating Condition-Ambient Temp. (DB/WB): 7/6℃, Water Temp. (In/Out): 40/45℃

Heating Capacity Range (kW) )

10.65(7.97~12.01)

16.23(10.55~18.66)

16.44(10.69~18.91)

19.24(12.51~22.13)

19.66(12.78~22.60)

21.77（14.15~25.04）

22.20（14.43~25.53）

24.11（15.67~27.73）

24.67（16.04~28.37）

34.23（22.56~39.36）

Heating Power Input Range (kW)

3.29

4.63

4.77

5.79

5.60

6.45

6.24

6.70

7.21

9.19

COP (W/W)

3.23(3.00~3.53)

3.51(3.16~3.86)

3.45(3.11~3.80)

3.32(2.99~3.66)

3.51(3.16~3.86)

3.38（3.04~3.71）

3.56（3.20~3.91）

3.60（3.34~3.96）

3.42（3.08~3.76）

3.72（3.35~4.09）

Cooling Condition-Ambient Temp. (DB/WB): 35/24℃, Water Temp. (In/Out):12/7℃

Cooling Capacity Range (kW)

8.74(6.36~10.36)

13.06(8.49~15.02)

13.25(8.61~15.24)

14.75(9.59~16.96)

15.06(9.79~17.32)

16.01（10.41~18.41）

16.05（10.43~18.46）

18.50（12.03~21.28）

18.68（12.14~21.48）

28.36（16.72~29.58）

Cooling Power Input Range (kW)

3.33

4.66

4.56

5.26

5.19

5.22

5.10

6.82

6.34

9.90

EER (W/W)

2.62(2.43~2.91)

2.80(2.52~3.08)

2.91(2.62~3.20)

2.80(2.52~3.08)

2.90(2.61~3.19)

3.07（2.76~3.37）

3.14（2.83~3.46）

2.71（2.44~2.98）

2.95（2.65~2.24）

2.86（2.66~3.26）

Hot Water Condition -Ambient Temp. (DB/WB): 20/15℃,Water Temp. (In/Out): 15/55℃

Heating Capacity Range (kW)

12.78(9.55~14.42)

19.48(12.66~22.39)

19.72（12.83~22.69）

23.08（15.01~26.54）

23.59(15.34~27.12)

26.12(16.98~30.05)

26.64(17.32~30.64)

28.93(18.81~33.27)

29.61(19.25~34.05)

41.07(27.08~47.22)

Heating Power Input Range (kW)

2.99

4.62

4.66

5.45

5.56

6.24

6.34

6.85

6.91

9.80

COP (W/W)

4.27

4.21

4.23

4.23

4.24

4.18

4.20

4.22

4.28

4.19

Sound Pressure (1m)  dB(A)

47~57

47~53

47~53

47~53

47~53

55~58

55~58

55~58

55~58

56~57

Water System Data

Pipework Size (inch)

G1.25"(DN32)

G1.25"(DN32)

G1.25"(DN32)

G1.25"(DN32)

G1.25"(DN32)

G1.25"(DN32)

G1.25"(DN32)

G1.25"(DN32)

G1.25"(DN32)

G1.5"(DN40)

Water Flow (m³/h)

1.97

2.75

2.75

3.27

3.27

3.78

3.78

4.30

4.30

6.02

Water Pressure Drop (max.) (kPa)

40

40

40

40

40

40

40

40

40

60

Electrical System Data

Power Supply

220V ~ 50HZ

220V ~ 50HZ

380V 3N~ 50HZ

220V ~ 50HZ

380V 3N~ 50HZ

220V ~ 50HZ

380V 3N~ 50HZ

220V ~ 50HZ

380V 3N~ 50HZ

380V 3N~ 50HZ

Max. Power Input (kW)

5.15

8.00

9.50

9.00

9.50

10.50

10.50

10.50

10.50

22.00

Max. Current Input (A)

23.01

38.28

16.99

43.06

16.99

50.24

18.78

50.24

18.78

39.36

Fuse Rating (A)

32

40

20

50

20

63

20

63

20

40

Key Components

Refrigerant R410a (kg)/CO2 Equivalent (Ton)

2.1/4.03

2.9/5.56

2.9/5.56

3.2/6.14

3.2/6.14

3.7/7.10

3.7/7.10

4.2/8.06

4.2/8.06

6.3/12.10

Unit Dimension(L*W*H)  (mm)

1160*465*940

1205*490*1050

1205*490*1050

1205*490*1050

1205*490*1050

1165*450*1400

1165*450*1400

1165*450*1400

1165*450*1400

1285*480*1550

Shipping Dimension(L*W*H) ( mm)

1205*485*1060

1250*510*1170

1250*510*1170

1250*510*1170

1250*510*1170

1210*470*1520

1210*470*1520

1210*470*1520

1210*470*1520

1330*500*1670

Net Weight /Gross Weight  (kg)

100

130

130

138

138

160

160

171

171

225
